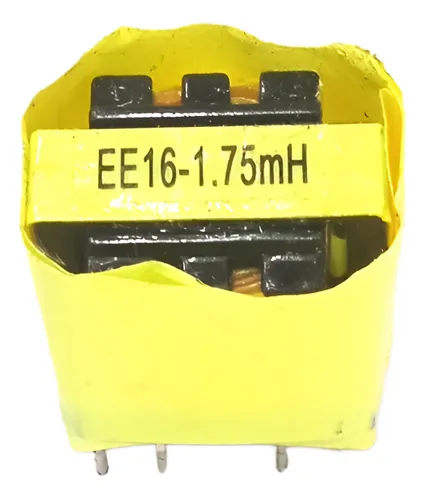

* Micro trafo placa microondas fonte chaveada EE16-1.75mH
* Produto de Reuso
* Garantia de 90 dias
* Seja preferencialmente Técnico em Eletrônica.
🧷 Descrição Geral
O micro transformador EE16 - 1.75mH é um componente essencial em fontes chaveadas compactas de micro-ondas modernos. Ele atua como isolador e conversor de tensão em circuitos de alimentação comutados, geralmente presentes em placas eletrônicas de micro-ondas com controle digital (display, teclado, relé etc.).
📐 Especificações Técnicas
| Item | Detalhes |
|---|---|
| Modelo | EE16 |
| Tipo | Transformador para fonte chaveada |
| Indutância Primária | Aproximadamente 1,75 mH |
| Núcleo | Ferrite tipo EE (dimensões 16mm) |
| Aplicação | Fonte chaveada (SMPS) |
| Tensão de entrada típica | 127V / 220V (via retificação e chaveamento) |
| Tensão de saída típica | 5V / 12V / 24V (varia conforme projeto) |
| Freq. de operação típica | 20 kHz – 100 kHz (comutada) |
| Montagem | THT (pinos para solda em placa) |
| Uso comum | Placa de controle de micro-ondas e eletrodomésticos |
💡 Dicas de Uso e Instalação
-
Verificação de compatibilidade: Antes de substituir, verifique o código da peça na placa original e se o pino e a tensão correspondem ao seu circuito.
-
Soldagem correta: Use ferro de solda de ponta fina e temperatura adequada (cerca de 350ºC), evitando aquecer por muito tempo os terminais.
-
Medição com multímetro:
-
Use a escala de resistência para verificar continuidade entre enrolamentos.
-
Não deve haver curto entre primário e secundário.
-
-
Proteção do circuito: Sempre teste a fonte com uma lâmpada série ou limitador de corrente para evitar queima de componentes após o reparo.
-
Atenção à polaridade dos enrolamentos: Se o trafo for instalado invertido, a fonte pode não funcionar ou danificar outros componentes.
🔧 Aplicações comuns
-
Placas de micro-ondas Electrolux, LG, Panasonic, Brastemp, Consul etc.
-
Outras fontes chaveadas compactas de aparelhos eletrônicos.
📌 Observação Importante
Se você está vendendo ou usando esse trafo, é útil identificar no anúncio ou embalagem:
-
Quantidade de pinos
-
Tensão de saída (se conhecida)
-
Se é novo, usado ou recondicionado
-
Se foi testado e funcional
