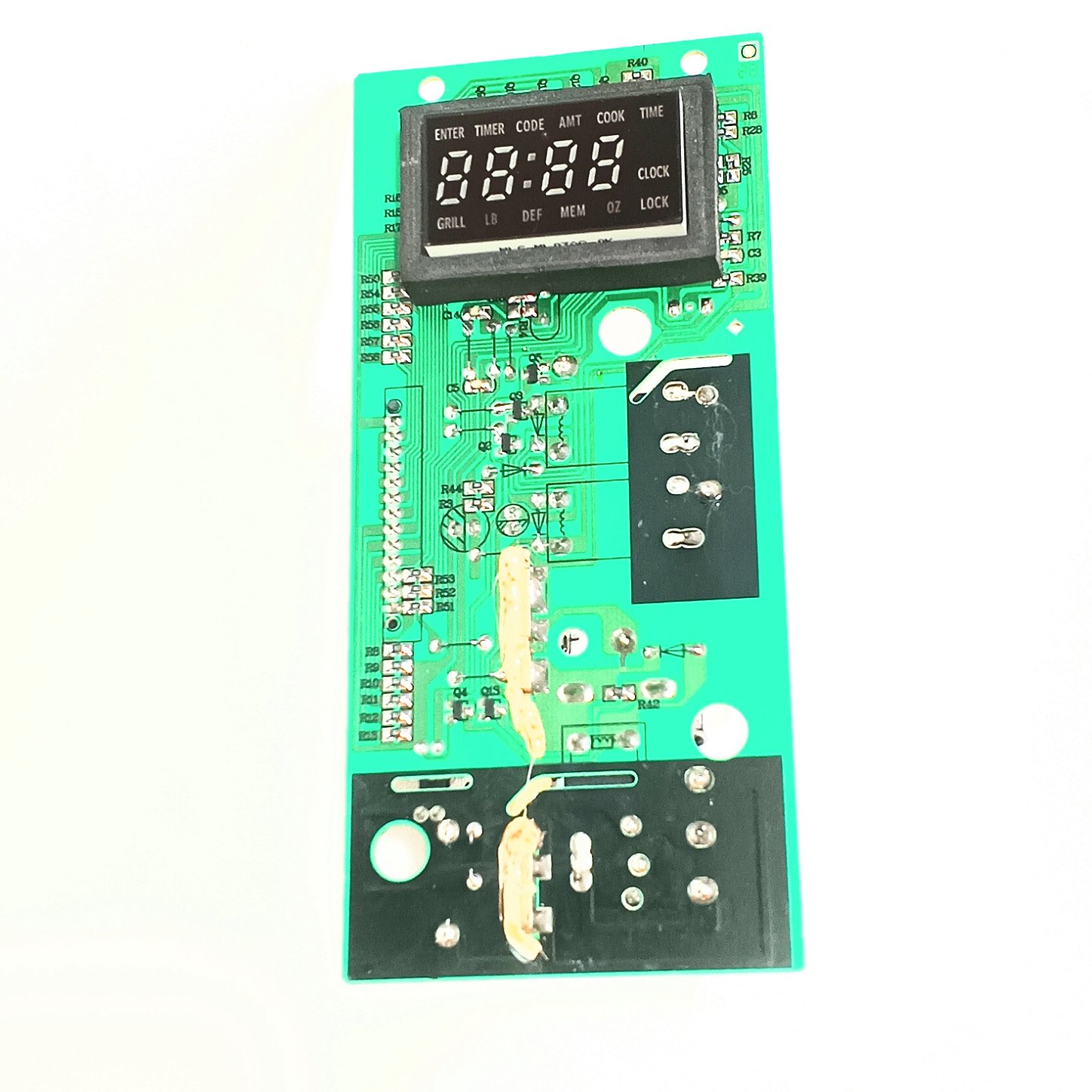

A Placa Eletrônica para Micro-ondas GE JES72W (código de fabricação/família MEL086-GCY7) é o componente central responsável por controlar todas as funções do aparelho.
📋 Descrição Técnica do Produto
A placa anunciada gerencia o tempo, as funções do teclado (membrana) e o acionamento dos componentes de alta potência.
- Compatibilidade: Micro-ondas GE modelo JES72W e outros que utilizem a família de placas MEL086.
- Tensão: Disponível em versões específicas de 110V (127V) ou 220V (verifique a etiqueta do transformador da placa antes de instalar).
- Condição: Componente testado e funcionando perfeitamente.
- Garantia: 90 dias contra defeitos de fabricação (não cobre erros de instalação ou curtos provocados por outras peças).
- Documentação: Acompanha Nota Fiscal.
💡 Dicas de Uso e Instalação
- Descarregue o capacitor: Antes de tocar em qualquer componente interno, desconecte o micro-ondas da tomada e descarregue o capacitor de alta tensão usando uma chave de fenda isolada para evitar choques graves.
- Atenção às conexões: Tire uma foto da fiação da placa antiga antes de desconectá-la para garantir que os fios dos relés e das microchaves da porta sejam ligados nos pinos corretos. [1]
- Substituição da membrana: Se as teclas não responderem mas o display acender, o problema costuma ser no teclado de membrana, e não na placa em si. Limpe o conector flat antes de encaixar na placa nova.
🛠️ Dicas de Como Consertar (Análise de Defeitos Comuns)
Se você trabalha com manutenção e quer tentar reparar uma placa antiga do tipo MEL086, siga estes passos de diagnóstico eletrônico:
- A Placa não liga nada (Display apagado):
- Verifique o fusível principal do micro-ondas. Se ele estiver bom, meça a entrada do transformador da placa.
- Meça as saídas da fonte secundária (geralmente geram 5V para o processador/display e 12V/15V para acionar os relés).
- Se não houver tensão no secundário, o defeito costuma ser no CI da fonte (LNK/TNY) ou no próprio transformador da placa.
- O Display acende, mas o micro-ondas não esquenta ou não liga o motor:
- O problema geralmente está no relé de alta potência da placa (peça plástica preta ou transparente).
- Teste se o relé está recebendo o sinal de disparo da placa ou se os seus contatos internos estão colados ou queimados.
- Circuito de Sincronismo (Zero Cross):
- Placas dessa família utilizam uma amostra da frequência da rede elétrica para sincronizar o processador. Se os resistores de alto valor ou o optoacoplador desse circuito abrirem, a placa pode travar ou apresentar falhas intermitentes.
- Análise do Cristal Oscilador:
- O microcontrolador precisa do cristal (geralmente de 4MHz ou 8MHz) para funcionar. Meça a tensão nos terminais do cristal com um multímetro; ela deve ficar entre 1.2V e 2.2V. Se não houver tensão, o processador principal pode estar danificado.
Produtos relacionados
-

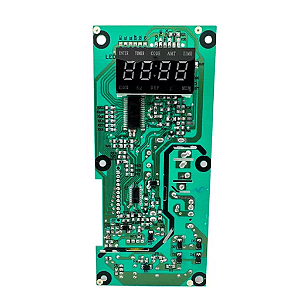

Placa Micro-ondas Britânia BMO28IEB 110V/220VR$ 119,87até 6x de R$ 19,97 sem jurosou R$ 105,49 via Pixfrete grátis -
