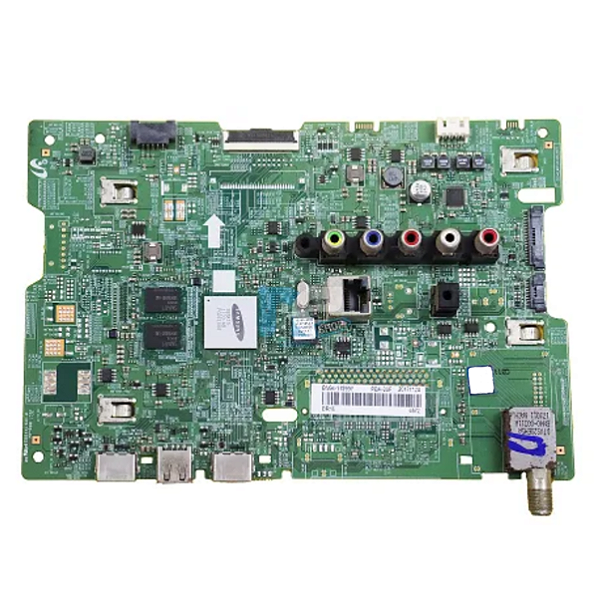

Placa Principal Tv Samsung UN49J5200AG BN94-11899Y Original

* PLACA PRINCIPAL TV SAMSUNG UN43J5200AG BN94-11899Y

* TESTADA E FUNCIONANDO PERFEITAMENTE

* DEVE SER MANUSEADA POR UM TÉCNICO EXPERIENTE NA  ÁREA

* PRODUTO DE REUSO

* GARANTIA DE 90 DIAS.

Informações / descrição

• A placa BN94‑11899Y é a placa principal (main board ou placa lógica) para o modelo Samsung UN49J5200AG / UN49J5200 (versão AGXZD, versão FB02, etc.)

• Em alguns anúncios, aparece também o código BN41‑02585B como número relacionado ou compatível (às vezes como sub‑placa ou variante)

• Essa placa é responsável por vários blocos funcionais da TV: processador de vídeo, controle de sinais de entrada (HDMI, USB, AV), interface com sintonizador (TV digital / RF), controle de menus, controle remoto (via módulo IR), etc.

• É comercializada como peça “original” ou “original testada” por várias lojas de componentes de TV no Brasil.

• É vendida tanto como usada (retirada de TVs com painel danificado) quanto como “nova original” (embora algumas vezes possam ter sido reformadas)

• O fabricante Samsung lista essa placa como “Main PCB Assembly” sob o número de peça BN94‑11899Y em seus catálogos de peças.

Ficha técnica conhecida / características

Infelizmente, não encontrei uma ficha técnica completa (com tensões, corrente, esquemáticos internos) divulgada publicamente. Mas eis o que se sabe ou se deduz:

Dicas de uso / instalação / cuidados

Ao manipular ou substituir a placa BN94‑11899Y, aqui vão boas práticas e avisos importantes:

1. Confirme o número da placa antes de comprar
   Verifique o número impresso na placa original da sua TV (frontal ou traseira). Mesmo modelos iguais podem ter diferentes revisões de placa com pequenas diferenças em firmware ou layout de conectores.

2. Desligar da tomada e esperar descarga
   Sempre desconecte a TV da fonte de alimentação e aguarde alguns minutos para que capacitores na placa de alimentação descarreguem, antes de manusear placas internas.

3. Evite descarga eletrostática (ESD)
   Use pulseira antiestática ou toque uma parte metálica terra antes de manusear a placa. Evite tocar trilhas, pinos ou componentes sensíveis diretamente com os dedos.

4. Atenção aos conectores / cabos ribbon / cabos flat / fita LVDS
   Os cabos que ligam a placa principal ao painel de LED/LCD (via LVDS) ou a outras sub‑placas são delicados. Veja o encaixe correto, torque leve nos encaixes e evite forçar.

5. Firmware / software / assinatura de cabo
   Em alguns casos, o firmware da placa ou configurações podem precisar ser compatíveis com o painel ou outro hardware. Usar uma placa cuja versão de firmware (ou “assinatura”) seja muito diferente pode gerar falhas de imagem ou incompatibilidade.

6. Teste antes de fechar o gabinete
   Após conectar todos os cabos (painel, som, backlight, IR, etc.), ligue provisoriamente a TV para verificar funcionamento (imagem, som, entradas) antes de montar tudo por completo.

7. Proteção contra surtos elétricos
   Use protetor de surto ou filtro de linha de qualidade, especialmente em locais com variação de rede, para evitar que picos de tensão queimem componentes da placa principal.

8. Evite aquecimento excessivo
   Certifique-se de que a ventilação interna da TV não está obstruída. Poeira ou sujeira podem causar temperaturas elevadas e deteriorar componentes da placa.

9. Cuidado com soldas / reparos mal feitos
   Se for revisar ou soldar componentes, tenha experiência ou deixe para técnicos especializados — soldas frias ou mal feitas podem causar falhas intermitentes.

10. Registro de garantias
    Mantenha nota fiscal, fotos da placa original e documentos do vendedor, para efeitos de garantia que o vendedor oferece.
