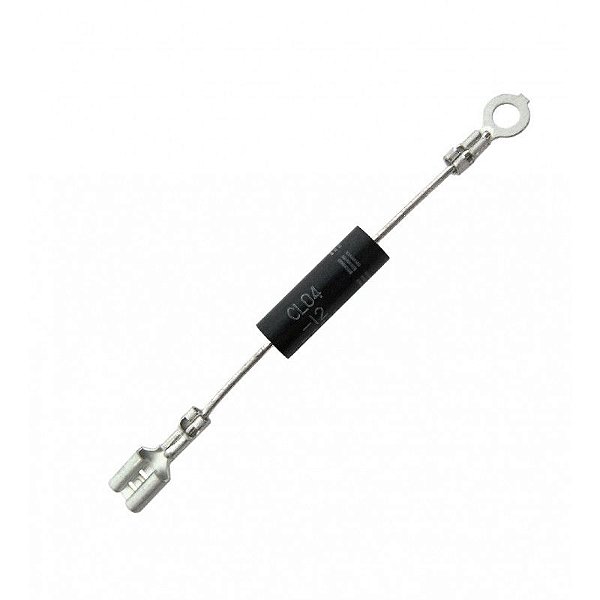

Diodo Alta Tensão Micro-ondas 10 peças Original
-
R$ 17,02
-
- 1x de R$ 24,32 sem juros
- 2x de R$ 12,16 sem juros
-
R$ 24,32
-
R$ 23,10
O que é o diodo de micro‑ondas e sua função
-
O diodo de alta tensão (HV diode) é uma peça do circuito de alta tensão do micro‑ondas, responsável por ajudar a converter corrente alternada para corrente contínua para alimentar o magnetron — que gera as micro‑ondas que cozinham os alimentos.
-
Também impede que a descarga de energia no capacitor de alta tensão retorne para outras partes do circuito, protegendo outros componentes.
Possíveis valores / especificações esperadas
Os diodos de micro‑ondas operam sob condições bastante exigentes, então seus parâmetros típicos são algo como:
| Parâmetro | Exemplos / Faixa típica |
|---|---|
| Tensão de pico reverso (reverse voltage) | Vários kilovolts — normalmente entre 4 kV a 12 kV, dependendo do modelo do micro‑ondas. |
| Corrente | Em muitos casos, tens de centenas de miliamperes (mA). Pode variar bastante. |
| Queda de tensão direta (forward voltage drop) | Quando polarizado direto, pode exigir alguns volts relativamente altos — por exemplo, até 10 V ou mais em alguns diodos HV. |
| Isolamento / resistência no reverso | Muito alta, praticamente “aberto” quando polarizado reversamente até atingir tensão de ruptura. Se estiver baixo, o diodo está danificado. |
Principais falhas / quando está com problema
Alguns sinais de que o diodo está defeituoso:
-
O micro‑ondas não aquece, embora ligações aparentes estejam normais.
-
Fusível de alta tensão está queimando.
-
Há arco elétrico dentro da parte de alta tensão.
-
Medições mostram que o diodo está em curto (conduzindo em ambos os sentidos) ou aberto (não conduz em nenhum).
Como testar / verificar o diodo com segurança
Aviso importante: trabalhar com a parte de alta tensão de micro‑ondas é muito perigoso. Capacitores podem guardar carga mesmo depois de desligar da tomada, o magnetron também pode estar danificado, etc. Se não tiver experiência, peça ajuda de um técnico.
Passo a passo geral:
-
Desligue da tomada o micro‑ondas.
-
Descarregue o capacitor de alta tensão — é fundamental. Usa‑se uma chave de fenda isolada ou alicate com isolamento metálico entre os terminais positivo e negativo do capacitor, com precauções (evitar curto acidental, usar ferramentas isoladas, luvas, etc.).
-
Localize o diodo de alta tensão (geralmente ligado ao capacitor e ao magnetron).
-
Use um multímetro:
-
No modo “diode test” (se disponível).
-
Pode usar também um teste auxiliar com uma bateria de 9 V em série para forçar a condução do diodo — como se vê em tutoriais e guias.
-
Verificar condução em um sentido (direto) e bloqueio no outro (reverso).
-
Atenção: diodos de alta tensão exigem uma certa tensão mínima para “acordar” — se o multímetro for de baixo valor pode não conseguir ver condução no sentido direto.
-
-
Verifique se há sinais visuais de dano: queimaduras, películas quebradas, pontos de arco, isolamento comprometido.
Dicas de uso & manutenção
-
Evite operar o micro‑ondas vazio — a carga do magnetron e do circuito de alta tensão pode gerar tensões anômalas.
-
Assegure boa ventilação; calor excessivo prejudica isolamentos e componentes eletrônicos.
-
Manter o interior limpo, evitar acúmulo de gordura ou resíduos perto do magnetron ou partes elétricas, já que poeira ou gordura podem causar descarga ou falha.
-
Nunca tente mexer no diodo ou no transformador se não estiver seguro quanto à descarga do capacitor. Equipamentos de proteção (luvas isolantes, ferramentas isoladas) são essenciais.
-
Use peças de reposição originais ou equivalentes com as mesmas especificações elétricas (tensão de pico, corrente, polaridade, formato de fixação).
