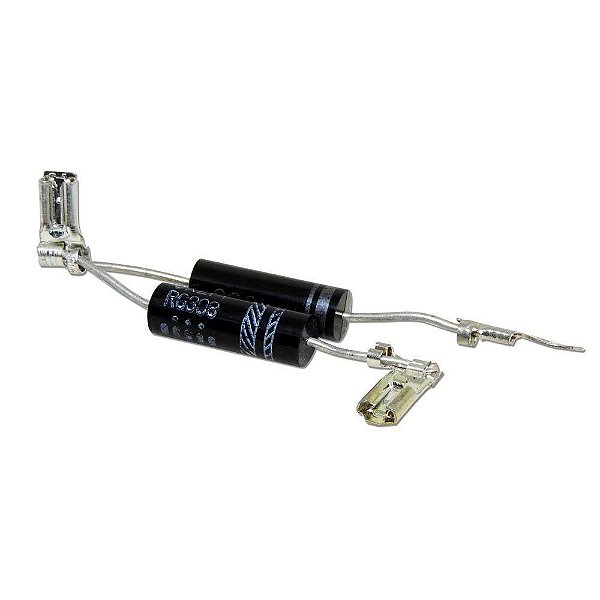

Diodo Alta Tensão Micro-ondas Duplo 12A 10 Peças
-
R$ 20,90
-
- 1x de R$ 29,86 sem juros
- 2x de R$ 14,93 sem juros
-
R$ 29,86
-
R$ 28,37
Descrição do Diodo
* Diodo duplo para uso em Micro-ondas 12 amperes
* Produto de Reuso
* Garantia de 90 dias
* Local de uso: junto com o capacitor de alta tensão.
* Testado e funcionando perfeitamente.
O que é / Função
O diodo de alta tensão duplo para micro‑ondas é um componente do circuito de alimentação do magnetron. Ele:
-
retifica a corrente gerada pelo transformador + capacitor do circuito de alta voltagem, convertendo corrente alternada (AC) em corrente contínua (DC) de alta voltagem;
-
muitas vezes funciona em conjunto com o capacitor de alta tensão para “dobrar” a tensão (circuito dobrador), assim se obtém voltagens bem acima da tensão de saída do transformador alone;
-
permite que o magnetron receba a tensão adequada para gerar micro‑ondas, pois o magnetron precisa de tensão contínua de valor elevado.
Quando o termo duplo aparece, pode significar que são dois diodos em série ou um arranjo que permite uma disposição específica para o circuito de alta tensão (às vezes um diodo duplo internamente ou dois diodos associados).
Especificações típicas (valores esperados)
Com base em diversas ofertas e especificações similares encontradas:
| Especificação | Valor típico ou faixa |
|---|---|
| Tensão reversa de pico repetitivo (VRRM) | ~ 12 kV (12.000 volts) |
| Corrente direta média (If médio) | ~ 350‑500 mA |
| Queda de tensão direta (VF) | Tipicamente alguns volts, às vezes ~10‑12 V em regime de carga alta |
| Corrente de pico não repetitivo (surto, Ifsm) | Pode chegar a dezenas de ampères (ex: ~30 A) durante picos curtos |
| Corrente reversa de fuga (IR) | Muito baixa, microssiemens ou microampères, idealmente alguns µA quando polarizado reversamente, para não permitir descarga ou perda de tensão. |
| Temperatura de operação / de junção (Tj) | Geralmente especificada algo como ‑40 °C até ~+125 °C ou similar, dependendo do fabricante. |
Exemplos de produtos semelhantes
-
O CL04‑12 / HVM12 aparece frequentemente nos fornecedores de peças para micro‑ondas: tensão reversa de 12 kV, corrente direta média ~500 mA, queda direta ~12 V.
-
Há também o “diodo duplo CL01‑12” em anúncios, que é uma variação da série CL (mesma faixa de tensão) usada em circuitos de alta tensão.
Riscos e o que pode dar errado
-
Se o diodo estiver aberto (não conduz) no sentido direto, o magnetron nunca vai receber corrente contínua suficiente → micro‑ondas liga mas não aquece.
-
Se o diodo estiver em curto ou com fuga excessiva, pode haver sobrecorrente, fusíveis queimando, possivelmente dano ao transformador ou capacitor de alta tensão.
-
Se o diodo tiver queda de tensão direta muito alta, pode desperdiçar energia, gerar aquecimento e reduzir eficiência do aquecimento.
-
A alta tensão gera riscos graves de choque elétrico. Mesmo desligado da tomada, o capacitor pode estar carregado → choque potencialmente fatal.
Dicas de uso, instalação e manutenção
-
Verifique compatibilidade exata: tipo de diodo (CL04‑12, CL01‑12, etc.), tensão suportada, corrente, se é “duplo” no sentido que o circuito exige. Usar um modelo muito inferior pode queimar ou não funcionar.
-
Manuseio seguro: desligue da tomada, descarregue o capacitor de alta tensão antes de tocar em qualquer parte do circuito. Usar ferramentas isoladas e luvas isolantes se possível.
-
Proteção térmica: monte o diodo de modo que tenha algum espaço para ar circular, garantindo que ele não superaqueça, especialmente perto do transformador ou de outras fontes de calor.
-
Bom isolamento: garantir que os terminais e junções estejam bem isolados para suportar os milhares de volts; evitar corrosão ou poeira que possam propiciar fuga elétrica.
-
Soldagem adequada: se for soldar, usar solda de boa qualidade, evitar soldas frias ou excesso de calor que possa danificar o encapsulamento do diodo.
-
Teste antes de instalação completa: use multímetro no modo de teste de diodo ou outro teste apropriado para verificar condução direta vs bloqueio reverso.
-
Substituição preventiva: se o aparelho apresentar sintomas como micro‑ondas liga mas não aquece ou fusível de alta tensão queimando repetidamente, mesmo que o diodo pareça ok visualmente, pode valer trocar para prevenir falhas maiores.
-
Não “emprestar” peças de outros aparelhos sem garantir que as especificações batem. Dois diodos que parecem iguais externamente podem ter tensões ou correntes diferentes internamente.
